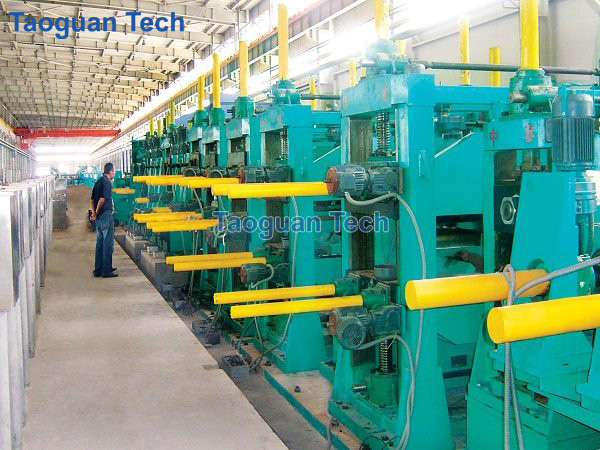

Máy nghiền ống API
Máy nghiền ống API
Máy nghiền ống API chuyên dùng để sản xuất ống hàn thẳng cho đường ống dẫn xăng dầu. Lấy thép cán nóng làm nguyên liệu, nó sản xuất
các đường ống cần thiết thông qua quá trình tạo hình cuộn nguội và các phương pháp hàn phù hợp như hàn H.F., hàn hồ quang chìm, v.v. Toàn bộ dây chuyền sản xuất áp dụng công nghệ tạo hình “ZTF” do chính chúng tôi phát triển kết hợp với công nghệ FFX tiên tiến của Nhật Bản.
Double Cone Decoiler được sử dụng để nâng đỡ cuộn dây và cung cấp nguyên liệu cho dây chuyền sản xuất. Cuộn là loại công xôn, giãn nở và co lại bằng khí nén; để duy trì độ căng của dải và ngăn cuộn dây lỏng lẻo, trục quay sử dụng phanh khí nén.
Máy cắt và hàn tự động được kết nối các dải sau khi cắt đầu cuối của cuộn trước và đầu cuối của cuộn tiếp theo và được hàn với nhau bằng hàn che chắn khí CO2 để giữ cho Dây chuyền hàn ống hoạt động liên tục. Kiểu: Hàn tự động bằng thợ hàn TIG
Bộ tích điện dọc được sử dụng để chứa các dải thép để đảm bảo máy chủ hoạt động liên tục khi hàn hai cuộn dây. Chiếm không gian nhỏ.
Bộ tích điện nằm ngang dùng để chứa các dải thép để đảm bảo máy chủ hoạt động liên tục khi hàn hai cuộn dây.
Ưu điểm: Cấp liệu ổn định hơn, không bị uốn cong, đồng thời giảm lực cản của cấp liệu, không gây hư hỏng bề mặt lớp mạ kẽm và tiếng ồn tương đối thấp hơn.
Dải thép có chiều rộng nhất định được uốn thành các thông số kỹ thuật tương ứng của ống tròn, ống chữ nhật hoặc hình dạng hở thông qua quá trình tạo hình cuộn. Thiết bị này bao gồm năm bộ phận: máy định hình, máy hàn, bộ phận làm mát, máy định cỡ và máy nắn.
Thiết bị hàn tần số cao được thiết kế cho cả ứng dụng cảm ứng cuộn dây đơn và cuộn kép và quy trình hàn tiếp xúc HF, những máy hàn này mang lại sự linh hoạt tối ưu cho sản xuất của bạn. Dải công suất: từ 150 đến 500kW, Tiêu thụ nước công nghiệp thấp
Thường được gọi là cưa cắt khúc, cưa máy tính hay còn gọi là cưa ma sát. Cắt tốc độ cao đi kèm với nhiệt độ cao và tia lửa, và bề mặt đầu cắt có màu tím.
Ưu điểm của nhà máy ống API
Sản xuất thành công dây chuyền sản xuất ống API đường may thẳng lớn nhất Trung Quốc với Max OD 720mm
Áp dụng cho thép cường độ cao và độ dày lớn
Quá trình tạo hình giúp tiết kiệm con lăn lên đến 60%
Điều khiển điện và điều chỉnh tự động, độ chính xác cao, tốc độ thay đổi con lăn cao
Thương hiệu thành phần
| NO. | Parts Name | Brand |
|---|---|---|
| 1 | Main Drive Motor | Jiangsu King |
| 2 | Main Reducer | Jiangsu Guomao |
| 3 | Motor Driver (DC-digital converter) | PARKER |
| 4 | Bearing Seat | HRB, LYC, ZWZ |
| 5 | Pneumatic Components | AIR TAC |
Quy trình sản xuất
Cuộn lên → Mở lò → Đầu nắn → Máy làm phẳng → Tự động cắt và hàn → Bộ tích lũy ngang → Dải UT → Tạo hình (ZTF) → Hàn cảm ứng H.F → Loại bỏ gờ bên ngoài → Loại bỏ gờ bên trong → Đánh bóng → Phát hiện trực tuyến → Máy ủ → Làm mát không khí → Làm mát bằng nước → Định cỡ → Cắt bỏ → Bàn cuộn → Kiểm tra làm phẳng → Mặt cuối và vát mép → Kiểm tra thủy tĩnh → Kiểm tra UT ngoại tuyến → Trôi → kiểm tra → Cân và đo chiều dài → Lớp phủ & In → Đóng gói → Nhà kho
