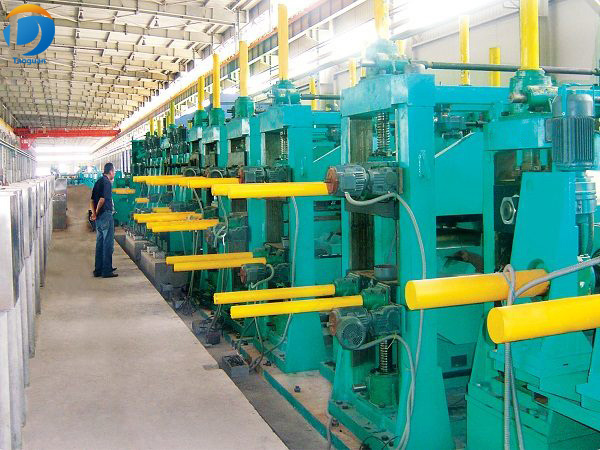

آلة مطحنة الأنبوب API
آلة مطحنة الأنبوب API
مطحنة الأنبوب API متخصصة في تصنيع الأنابيب الملحومة على التوالي لخطوط أنابيب البترول والغاز. باستخدام الفولاذ المدلفن على الساخن كمواد خام ، فإنه ينتج
الأنابيب المطلوبة من خلال التشكيل بالدرفلة على البارد وطرق اللحام المناسبة مثل لحام HF ولحام القوس المغمور وما إلى ذلك. يعتمد خط الإنتاج بالكامل على تكنولوجيا التشكيل “ZTF” التي طورناها بأنفسنا مدمجة مع تقنية FFX اليابانية المتقدمة.
يتم استخدام آلة فك اللفائف المخروطية المزدوجة لدعم الملف وتوفير المواد الخام لخط الإنتاج. البكرة هي نوع ناتئ ، تمدد وانكماش هوائي ؛ من أجل الحفاظ على توتر الشريط ومنع اللف الفضفاض ، تعتمد البكرة على الفرامل الهوائية.
تقوم آلة القص واللحام الأوتوماتيكي بتوصيل الشرائط بعد قطع طرف ذيل الملف السابق والنهاية العلوية للملف اللاحق واللحام معًا بواسطة لحام التدريع بغاز ثاني أكسيد الكربون للحفاظ على تشغيل خط لحام الأنابيب بشكل مستمر. النوع: لحام أوتوماتيكي بواسطة لحام TIG
يتم استخدام المركب الرأسي لتخزين الأشرطة الفولاذية لضمان التشغيل المستمر للمضيف عند لحام ملفين. تشغل مساحة صغيرة.
يتم استخدام المركب الأفقي لتخزين الأشرطة الفولاذية لضمان التشغيل المستمر للمضيف عند لحام ملفين.
ميزة: التغذية أكثر ثباتًا ، دون الانحناء ، مع تقليل مقاومة التغذية ، ولن تتسبب في تلف سطح الطبقة المجلفنة ، والضوضاء أقل نسبيًا.

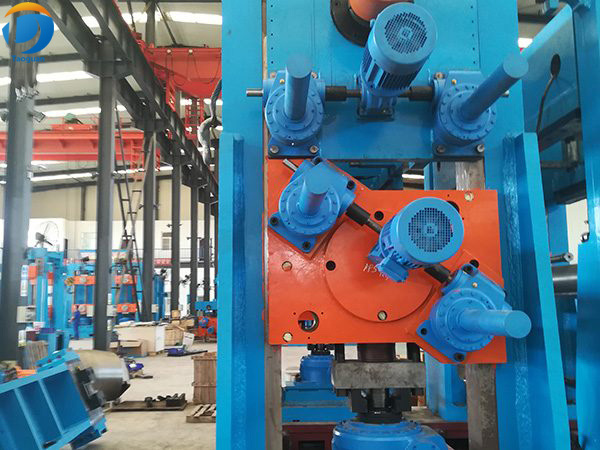

يتم ثني الشريط الفولاذي بعرض معين وفقًا للمواصفات المقابلة لأنبوب دائري أو أنبوب مستطيل أو مقطع جانبي مفتوح من خلال تشكيل لفة. تتكون هذه الوحدة من خمسة أجزاء: آلة التشكيل ، آلة اللحام ، جزء التبريد ، آلة التحجيم ، وآلة التقويم.
معدات اللحام عالية التردد المصممة لكل من تطبيقات الحث بالملف الفردي والمزدوج وعمليات اللحام بالتلامس HF ، توفر أجهزة اللحام هذه مرونة مثالية لإنتاجك. نطاق الطاقة: من 150 إلى 500 كيلو وات ، استهلاك منخفض للمياه الصناعية
المعروف باسم منشار التقطيع ، المنشار الطائر بالكمبيوتر ، ويسمى أيضًا منشار الاحتكاك. يرافق القطع عالي السرعة درجة حرارة عالية وشرر ، وسطح القطع النهائي أرجواني.
مزايا مطحنة الأنبوب API
نجح في تصنيع أكبر خط إنتاج لأنابيب API ذات التماس المستقيم في الصين مع Max OD 720mm
تنطبق على الفولاذ عالي القوة وسمك كبير
عملية التشكيل توفر الأسطوانة بنسبة تصل إلى 60٪
التحكم الكهربائي والتعديل التلقائي ، الدقة العالية ، سرعة تغيير الأسطوانة العالية
الماركات المكونة
| NO. | Parts Name | Brand |
|---|---|---|
| 1 | Main Drive Motor | Jiangsu King |
| 2 | Main Reducer | Jiangsu Guomao |
| 3 | Motor Driver (DC-digital converter) | PARKER |
| 4 | Bearing Seat | HRB, LYC, ZWZ |
| 5 | Pneumatic Components | AIR TAC |
عملية الإنتاج
قم بالتمرير لأعلى ← Uncoiler ← نهاية التسوية ← التسطيح ← القص التلقائي واللحام ← المجمع الأفقي ← الشريط UT ← التشكيل (ZTF) ← اللحام التعريفي بالتردد العالي ← إزالة الأزيز الخارجي ← إزالة الأزيز الداخلي ← الحرق ← الكشف عبر الإنترنت ← التماس الملون ← تبريد الهواء ← تبريد المياه ← التحجيم ← القطع ← طاولة اللف ← اختبار التسطيح ← مواجهة النهاية والشطب ← الاختبار الهيدروستاتيكي ← اختبار UT خارج الخط ← التائه ← الفحص ← قياس الوزن والطول ← الطلاء والطباعة ← التعبئة ← المستودع
