Твердотельный высокочастотный сварочный аппарат также называется сварочным аппаратом ERW, твердотельным высокочастотным сварочным аппаратом для сварки углеродистой стали, алюминия, меди, труб из нержавеющей стали и труб, отличающихся высокой эффективностью и надежностью. Твердотельный высокочастотный сварочный аппарат является важной частью линии по производству стальных труб. Он специально разработан для сварки прямых швов. Твердотельный высокочастотный сварочный аппарат состоит из выпрямительного шкафа распределительного устройства, выходного шкафа инвертора, оптического волокна, водоохладителя и консоли.
· Твердотельный высокочастотный сварочный аппарат
Особенности полупроводникового высокочастотного сварочного аппарата: простая схема и гибкая установка, полная защита и простота обслуживания, небольшие гармонические помехи, отсутствие загрязнения электросети, высокая эффективность, энергосбережение и меньшее количество охлаждающей воды, меньше сварочных брызг, хорошее качество сварки, согласование нагрузки технологии (по желанию).

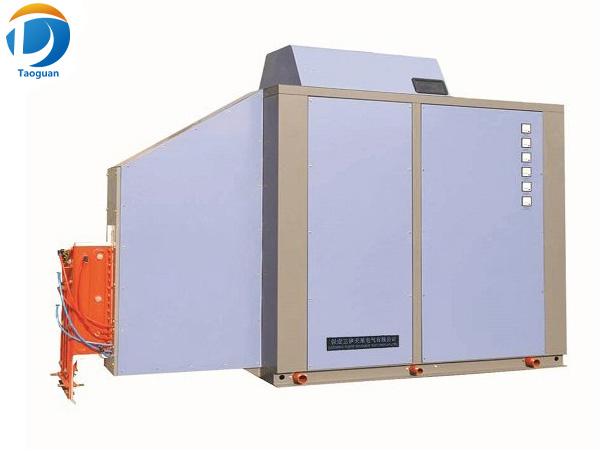

Инверторный блок твердотельного сварочного аппарата
Инверторная часть твердотельного сварочного аппарата состоит из параллельных модулей силовых транзисторов MOSFET, которые просты в обслуживании.
Стабильный выход постоянного тока — усилен трехфазным полностью управляемым тиристорным выпрямительным мостом, реактором летучих волн, фильтрующим конденсатором и фильтрующим реактором.
Независимая система отображения и контроля тока и напряжения — сварочным аппаратом можно управлять даже без центрального блока управления.
Компактный герметичный шкаф с внутренним водяным охлаждением.
Блок питания постоянного тока
Блок питания постоянного тока включает в себя выпрямляющую, летную и управляющую части:
Независимая система отображения и контроля тока и напряжения — сварочным аппаратом можно управлять даже без центрального блока управления.
Low Ripple Fiter — уменьшает гармоники линии переменного тока и пульсации постоянного тока, обеспечивая качество сварки.
Центральный блок управления
Установленный с ЖК-дисплеем, модулем регулировки мощности и скорости трубопровод может полностью контролироваться центральным блоком управления.
Блок водо-водяного теплообменника
Состав: пластинчатый теплообменник, бак для воды, насос и электрическая часть управления.
Замкнутая циркуляция, внешняя вода (нормальная) охлаждает внутреннюю воду (дистиллированная вода), без образования накипи.
