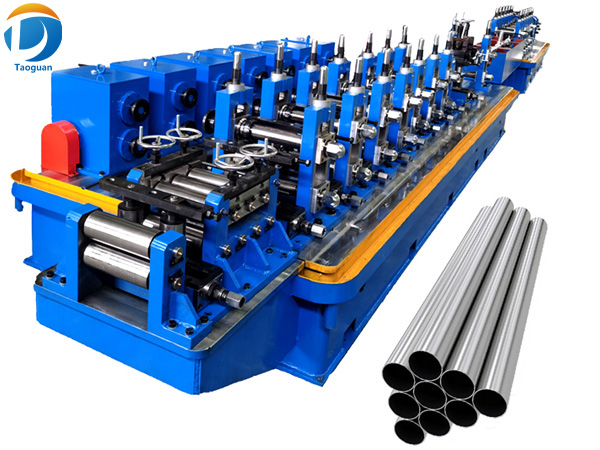

Основное оборудование станка для трубной мельницы включает в себя разматыватель с двойным конусом (гидравлическое расширение и сжатие), автоматическую резку и стыковую сварку (пневматическая резка), горизонтальный петлитель, блок формовки и калибровки, компьютерную пилу для горячего шлифования, выходной валок, валок (опционально или подготавливается покупателем) , система резки и т. д.. Машина для производства стальных труб может производить сварные трубы различных спецификаций (диаметр трубы, толщина и длина) в соответствии с настройкой и конфигурацией машины. Мы делим эти агрегаты на 12 различных моделей. Эти модели могут быть изменены в соответствии с потребностями клиентов, чтобы удовлетворить потребности клиентов в производстве машин. Добро пожаловать, чтобы связаться с нами для получения более подробной информации.

Contact US

    · Продукция для трубных мельниц

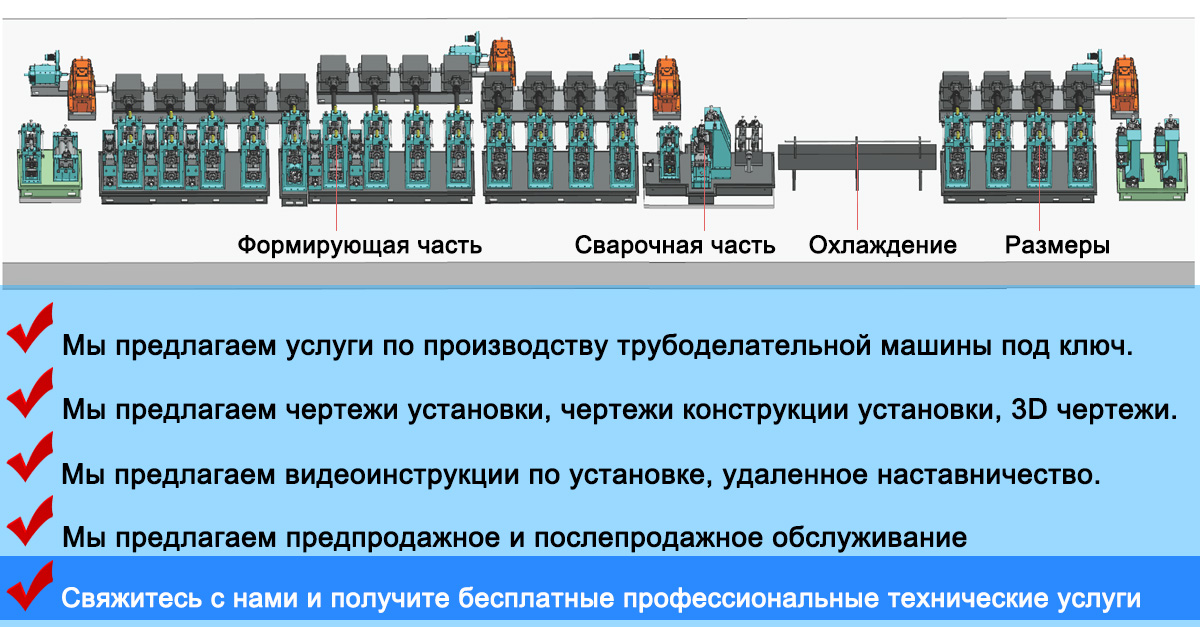

    tube mill service

    Характеристики станков для трубных мельниц: производство труб с высокой точностью, стабильная производительность, высокий выход продукции, полная автоматизация, простота эксплуатации, долговечность, надежность станка, непрерывное производство, высокая эффективность, меньшее количество отходов материала и низкая стоимость производства. Станок для производства труб, в том числе: разматыватель, секция формовочной сварки, выравнивание сварного шва, секция шлифования сварного шва, секция начальной калибровки, светлый твердый раствор, секция калибровки и правки, машина для резки труб, выходная платформа для резки. Система управления производственной линией: интеллектуальное высокоточное управление ПЛК, человеко-машинный дисплей, простое управление, простота в использовании, безопасность и надежность.

    ОБРАТИТЕСЬ К НАМ ДЛЯ ЦИТАТЫ

    Применение трубной мельницы

    tube mill application

    Технологическая схема станка для производства стальных труб

    tube mill flow chart
    1. Oil & Gas Pipes 7. Wire and Cable Protection Pipe
    2. Heating Pipe8. Structural Support Steel Pipe
    3. Low-pressure Process Pipe9. Industrial Steel Pipes
    4. Low Pressure Fire Fighting Pipe10. Decoration Pipe
    5. Sewage Pipes11. Water Pipe
    6. Steel Scaffolding Pipe12. Building pipe

    Шаг 1: разматыватель трубной мельницы

    pipe making machine uncoiler

    Трубная мельница разматыватель функция состоит в том, чтобы поддерживать и расширять полосу, чтобы она могла поступать в машину для профилирования. Полоса может быть расширена гидравлически или пневматически, а разматыватель может поворачиваться на 180 градусов. Скорость разворачивания ленты можно регулировать, тормозное устройство сконструировано с пневматическим или гидравлическим цилиндром для прижатия тормозного резинового блока.

    Шаг 2: Сдвиг и торцевая сварка

    Shear Welder Machine

    Он используется для срезания головки и конца стальной полосы двух стальных рулонов, отрезания неправильной части, а затем сварки двух стальных полос, чтобы машина могла работать непрерывно.

    Шаг 3: Аккумулятор трубной мельницы

    Tube Mill Accumulator

    Горизонтальный спиральный аккумулятор, установленный между устройством для резки и торцевой сварки и формовочным станом, хранит большое количество полосы в разумном пространстве для установки, чтобы дать достаточно времени для резки и соединения концов двух последовательных рулонов с помощью непрерывной трубной мельницы. Имеет аккумулятор с вертикальной клеткой для малогабаритных трубных мельниц.

    Шаг 4: Формовка трубной мельницы

    Эта деталь предназначена для превращения стальной полосы в трубную заготовку за счет формирования роликов.

    Шаг 5: Сварка и зачистка трубной мельницы

    Tube mill welding machine

    Эта деталь предназначена для центрирования сварочного шва и направления заготовки трубы к сварочному устройству, чтобы сварной шов был закрыт перед сваркой, используйте инструмент для зачистки, чтобы удалить заусенцы, чтобы обеспечить гладкую сварку.

    Шаг 6: Определение размеров трубной мельницы

    tube mill sizing machine

    Функция этой детали используется для отделки заготовки трубы из формовочной машины, поэтому размер трубы может соответствовать физическим размерам, требуемым заказчиком, от формы до квадратного, прямоугольного и других профилей формы.

    Шаг 7: выпрямление стальных труб

    tube mill straightening

    4-х валковая правка с поворотной головкой, правка трубы в режиме онлайн для достижения идеальной плоскостности

    Шаг 8: отрезная пила для трубной мельницы

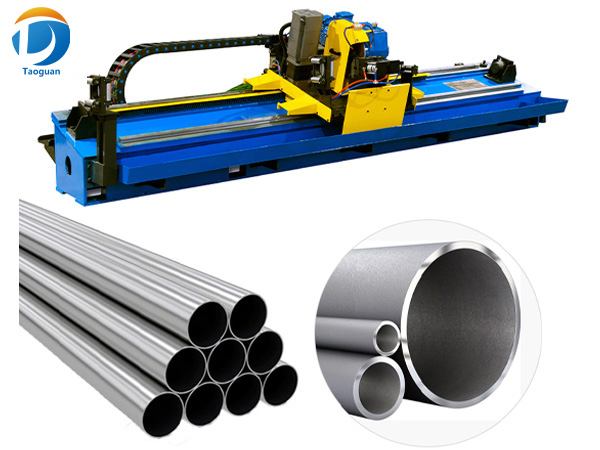

    Tube Mill Flying Saw

    Отрежьте трубу нужной длины, длину трубы можно установить.
    С опцией холодной пилы и летающей пилы

    Шаг 9: Таблица выбега трубной мельницы

    Tube mill packaging

    Этот агрегат предназначен для подачи готовой трубы в упаковку, передачи трубы динамическим валком. Устройство обнаружения сигнала, установленное в конце стола выхода, когда труба касается устройства обнаружения сигнала, оно передает сигнал на панель управления, панель управления начинает работать и выгружает трубу.
