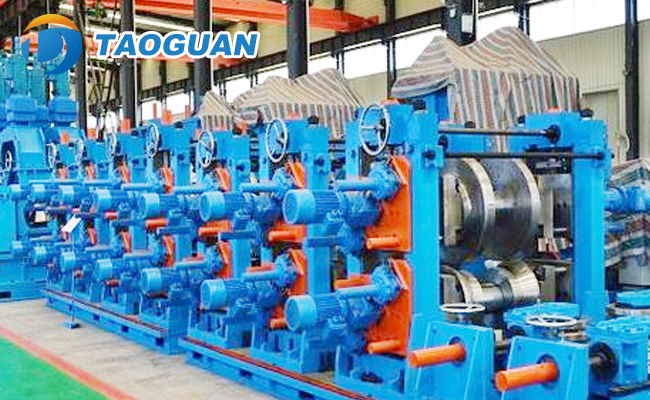

Molino de tubos de conformación cuadrada directa
Descripción del molino de tubos de conformación cuadrada directa
La máquina de conformado directo de tubos cuadrados es un equipo especial para producir tubos de acero cuadrados o rectangulares. A diferencia del proceso de conformado tradicional de “redondo a cuadrado”, la tecnología de conformado directo elimina el paso de conformar un tubo redondo en una forma cuadrada o rectangular, y la tira de acero se procesa en una sección transversal cuadrada o rectangular de una sola vez a través del proceso de conformado directo. Este proceso mejora la eficiencia de producción y garantiza la precisión y la consistencia de la forma.
Especificaciones del molino de tubos de conformación cuadrada directa
1. Conformado en un solo paso: en lugar de procesar primero la tira de acero en una forma redonda y luego convertir la forma redonda en una forma cuadrada o rectangular, el proceso de conformación directa forma directamente tubos cuadrados o rectangulares a través de múltiples pasadas de prensado con rodillo, lo que acorta en gran medida el flujo del proceso.
2. Alta eficiencia: eliminar la necesidad de múltiples pasadas de conformación en el proceso de “redondo a cuadrado” mejora la eficiencia de producción y reduce el desgaste del equipo y el consumo de energía.
3. Alta utilización del material: el proceso de moldeo directo reduce el desperdicio de material, mejora la utilización del material y ahorra costos al producir productos del mismo tamaño.
4. Forma de sección transversal precisa: la tecnología de moldeo directo produce tubos cuadrados o rectangulares con esquinas más afiladas y bordes más rectos, lo que da como resultado una forma de sección transversal más consistente.
5. Control automatizado: el equipo de conformación directa moderno está equipado con un sistema de control automatizado, que puede establecer con precisión los parámetros de moldeo, la longitud, etc. para garantizar una calidad estable del producto.
6. Amplia gama de aplicaciones: este tipo de máquina formadora de tubos cuadrados se utiliza principalmente en la construcción, estructura de acero, fabricación de maquinaria, industria automotriz, etc. Estas industrias tienen una gran demanda de tubos cuadrados y rectangulares y requieren una forma estable.
Parámetros técnicos
| No. | Square Size(mm) | Rectangle Size(mm) | Thickness(mm) | Forming speed(m/min) |
|---|---|---|---|---|
| DFT100 | φ50*50-100*100 | 40*60-80*120 | 2.0-6.0 | 20-50 m/min |
| DFT200 | φ80*80-200*200 | 80*100-150*250 | 3.0-8.0 | 20-45 m/min |
| DFT250 | φ100*100-250*250 | 100*120-200*300 | 4.0-10.0 | 20-40 m/min |
| DFT300 | φ150*150-300*300 | 150*150-200*400 | 5.0-12.0 | 15-35 m/min |
| DFT350 | φ150*150-350*350 | 150*200-200*500 | 6.0-14.0 | 12-30 m/min |
| DFT400 | φ200*200-400*400 | 200*250-300*500 | 6.0-14.0 | 12-30 m/min |
| DFT500 | φ250*250-500*500 | 250*300-400*600 | 6.0-16.0 | 12-25 m/min |
| DFT600 | φ300*300-600*600 | 300*400-500*600 | 6.0-20.0 | 12-25 m/min |
Proceso de producción
Desplazarse hacia arriba → Desenrollado → Corte y soldadura → Acumulador espiral → Conformado → Soldadura por inducción de alta frecuencia → Eliminación de rebabas externas → Enfriamiento → Dimensionado → Sierra volante → Mesa de salida → Inspección → Embalaje → Almacén
