تشتمل المعدات الرئيسية لآلة تصنيع الأنابيب الفولاذية على آلة فك اللفافة مزدوجة المخروط ، والقطع الأوتوماتيكي واللحام التناكبي ، واللولب الأفقي ، ووحدة التشكيل والتحجيم ، ومنشار الكمبيوتر للطحن الساخن ، وإسطوانة الإخراج ، واللف ، ونظام القطع ، وما إلى ذلك … آلة تصنيع الأنابيب الفولاذية الملف المشقوق غير ملفوف و تغذي في قسم التشكيل الذي يمر عبر معدات قسم الدخول. يسمح قسم الدخول لآلة الأنابيب الفولاذية بالعمل بشكل مستمر باستخدام ربط الشريط والمجمع. قبل اللحام ، يتم تشكيل الأنبوب في شكل دائري يمر عبر سلسلة من البكرات المحركة والمتباطئة لقسم التشكيل. في قسم اللحام يتم لحام الأنابيب طوليًا باستخدام طريقة اللحام بالحث عالي التردد. تتم إزالة الخرزة الخارجية وتشكيلها على شكل خردة. يتم تسوية خط اللحام وتمر الأنابيب عبر قسم التبريد. ثم في قسم التحجيم ، يتم تشكيل الأنبوب بالحجم المحدد وتحويله إلى الشكل المحدد. بعد التحجيم ، يتم قطع الأنبوب إلى الطول المطلوب باستخدام معدات قطع المنشار الطائر وتسليمه إلى طاولة التجميع بعد المرور عبر ناقل نفاد.

LEAVE MESSAGE

      · آلة تصنيع الأنابيب الفولاذية

      ميزات آلة تصنيع الأنابيب الفولاذية: صناعة الأنابيب عالية الدقة ، الأداء المستقر ، العائد العالي ، التشغيل الآلي الكامل ، التشغيل البسيط ، الآلة المتينة ، المتينة ، الإنتاج المستمر ، الكفاءة العالية ، تقليل نفايات المواد ، وتكلفة الإنتاج المنخفضة. آلة مطحنة الأنبوب بما في ذلك: Uncoiler ، تشكيل قسم اللحام ، تسوية خط اللحام ، قسم طحن اللحام ، قسم التحجيم الأولي ، محلول صلب لامع ، قسم التحجيم والتقويم ، آلة قطع الأنابيب ، منصة قطع الإخراج. نظام التحكم في خط إنتاج الأنابيب الفولاذية هو: تحكم PLC ذكي عالي الدقة ، عرض الإنسان والآلة ، عملية بسيطة ، سهلة الاستخدام ، آمنة وموثوقة.

      تواصل معنا للحصول على عرض أسعار

      تطبيق آلة تصنيع الأنابيب الفولاذية

      1. Oil & Gas Pipes 7. Wire and Cable Protection Pipe
      2. Heating Pipe8. Structural Support Steel Pipe
      3. Low-pressure Process Pipe9. Industrial Steel Pipes
      4. Low Pressure Fire Fighting Pipe10. Decoration Pipe
      5. Sewage Pipes11. Water Pipe
      6. Steel Scaffolding Pipe12. Building pipe

      مخطط تدفق آلة تصنيع الأنابيب الفولاذية

      Tube Mill Flow Chart

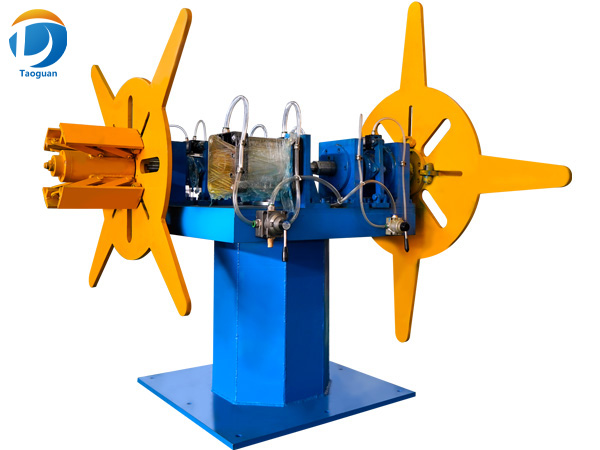

      الخطوة 1: آلة تفكيك لفافة الأنبوب

      مطحنة أنابيب الصلب Uncoiler تتمثل الوظيفة في دعم وتوسيع الشريط ، لذلك يمكن أن يدخل الشريط في الآلة لتشكيل لفة. يمكن توسيع الشريط بالهيدروليك أو بالهواء المضغوط ويمكن تدوير أداة فك اللفة 180 درجة. يمكن تعديل سرعة توسيع الشريط ، جهاز الكبح مصمم بأسطوانة هوائية أو هيدروليكية للضغط على كتلة المطاط للفرامل

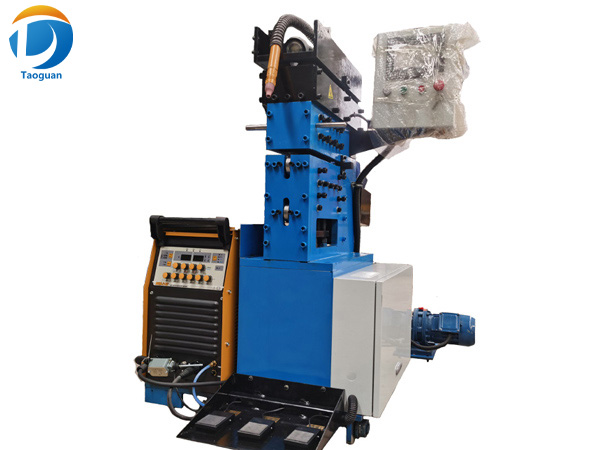

      الخطوة 2: اللحام بالقص والنهاية

      يتم استخدامه لقص الرأس ونهاية الشريط الفولاذي لملفين فولاذيين ، وقطع الجزء غير المنتظم ثم لحام شريطين من الصلب ، لذلك يمكن للآلة أن تعمل بشكل مستمر.

      الخطوة 3: آلة تجميع الأنابيب

      يتم تركيبه بين آلة لحام القص والنهاية ومطحنة التشكيل ، يقوم المركب الحلزوني الأفقي بتخزين كمية كبيرة من الشريط في مساحة بصمة معقولة لإعطاء وقت كافٍ للقص واللحام النهائي للقطع والانضمام إلى نهايتي ملفين متتاليين بمطحنة أنبوبية بدون توقف ، لها مركب عمودي من نوع القفص لمطحنة الأنبوب صغيرة الحجم

      الخطوة 4: تشكيل آلة تصنيع الأنابيب

      تتمثل وظيفة هذا الجزء في جعل الشريط الفولاذي في الأنبوب فارغًا عن طريق تشكيل بكرات

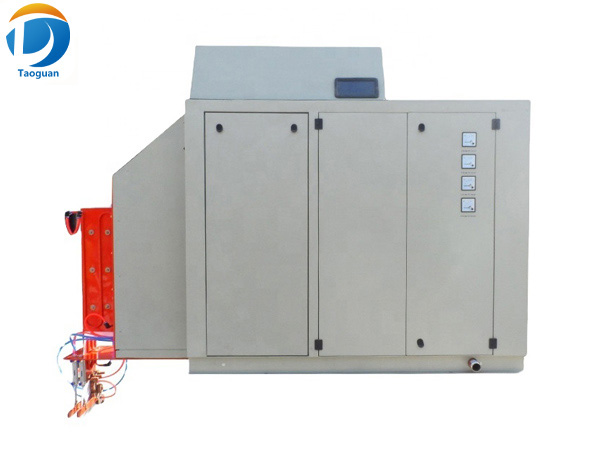

      الخطوة 5: لحام الأنابيب الفولاذية ووشاحها

      تتمثل وظيفة هذا الجزء في توسيط خط اللحام وتوجيه الأنبوب فارغًا إلى جهاز اللحام ، لذلك سيتم إغلاق خط اللحام قبل اللحام ، استخدم أداة الوشاح لإزالة الأزيز لضمان اللحام السلس

      الخطوة 6: تحجيم الأنابيب الفولاذية

      يتم استخدام وظيفة هذا الجزء لإنهاء الأنبوب فارغًا من آلة التشكيل ، لذلك يمكن أن يلبي حجم الأنبوب البعد المادي حسب طلب العميل ، ويشكل إلى مربعات ومستطيلة وغيرها من أشكال التشكيل

      الخطوة 7: استقامة الأنابيب الفولاذية

      4 لفات لفرد رأس الترك ، تصويب الأنابيب عبر الإنترنت لتحقيق التسطيح المثالي

      الخطوة 8: مطحنة الأنبوب قطع المنشار

      قطع الأنبوب بالطول المطلوب ، يمكن ضبط طول الأنبوب
      مع خيار المنشار البارد والمنشار الطائر

      الخطوة 9: طاولة نفاد مطحنة الأنبوب

      هذه الوحدة لنقل الأنبوب النهائي إلى التعبئة ، ونقل الأنابيب بواسطة لفة ديناميكية. جهاز استشعار إشارة مثبت في نهاية طاولة النفاد ، عندما يلمس الأنبوب جهاز استشعار الإشارة ، فإنه سيرسل الإشارة إلى لوحة التحكم ، وتبدأ لوحة التحكم في العمل وتفريغ الأنبوب
