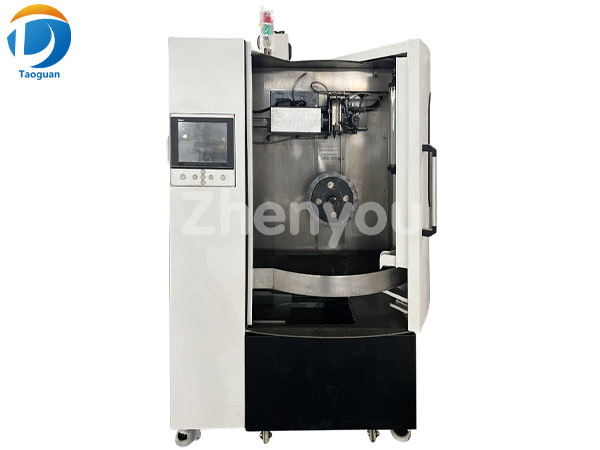

ماكينة طحن التروس الأوتوماتيكية ذات الخمسة محاور
وصف ماكينة طحن التروس ذات الخمسة محاور
آلة الطحن الأوتوماتيكية ذات الخمسة محاور هي أداة آلية متطورة للغاية مصممة لطحن المنشار الطائر بدقة وكفاءة عالية.
أوتوماتيكية: وهذا يعني أن الآلة تعمل دون الحاجة إلى تدخل يدوي مستمر. ومن المرجح أن يتم التحكم فيها بواسطة نظام التحكم الرقمي بالحاسوب (CNC)، مما يسمح بدورات طحن مبرمجة ومشاركة ضئيلة للمشغل.
خمسة محاور: يشير هذا إلى قدرة الآلة على تحريك عجلة الطحن و/أو قطعة العمل ذات التروس على طول خمسة محاور مستقلة.
معلمات ماكينة طحن التروس
| Control System | Self-developed Motion Control System |
| Grinding Outer Diameter | 180-650mm |
| Grinding Pitch | T2-T22mm |
| Grinding Teeth Number | 30-500 |
| Grindable Shapes | Triangular Teeth Chamfers |
| Rounded Teeth Grooving And Chamfering | |
| High And Low Teeth And Chamfers | |
| Saw Blade Thickness | ≤6.0mm |
| Saw Blade Grinding Angle | Anterior Angularity 0-24° |
| Rear Angle 0-24° | |
| Accuracy ±1° | |
| Chamfering Angle And Accuracy | 45°±1°, ±0.05mm |
| Tooth Depth And Tooth Base Arc Precision | ±0.01mm, R±0.01mm |
أجزاء ماكينة طحن التروس
| No. | Item | Brand | Quantities | Note |
|---|---|---|---|---|
| 1 | Servo Motor Driver | Delta | 4 | 2*0.9Kw+2*0.75Kw |
| 2 | 12-inch Touch Screen | Delta | 1 | |
| 3 | Converter | Delta | 1 | |
| 4 | Servo Precision Reducer | APEX DYNAMICS | 1 | |
| 5 | Precision High-speed Waterproof Motor | Customized Version | 1 | 5.5Kw |
| 6 | Insertion High Pressure Water Pump | SIEMU | 1 | 1.1Kw |
| 7 | Automatic Grease Pump | MIRAN | 1 | 100W |
| 8 | Contactors | FUJI | 2 | |
| 9 | Motor Starter | FUJI | 6 | |
| 10 | Interrupter | FUJI | 4 | |
| 11 | Relay (Electronics) | IDEC | 6 | |
| 12 | Switching Power Supply | MW | 1 | |
| 13 | Foldable Warning Light | TEND | 1 | |
| 14 | LED Explosion-proof Light | HNTD | 1 | |
| 15 | Proximity Switch | Panasonic | 4 | |
| 16 | Ball Screw | TBI | 3 | |
| 17 | Linear Guides | HIWIN | 8 |
عملية الإنتاج
التمرير لأعلى → فك اللفائف → القص واللحام → المجمع الحلزوني → التشكيل → اللحام بالحث عالي التردد → إزالة النتوءات الخارجية → التبريد → تحديد الحجم → المنشار الطائر → طاولة الخروج → التفتيش → التعبئة → المستودع
