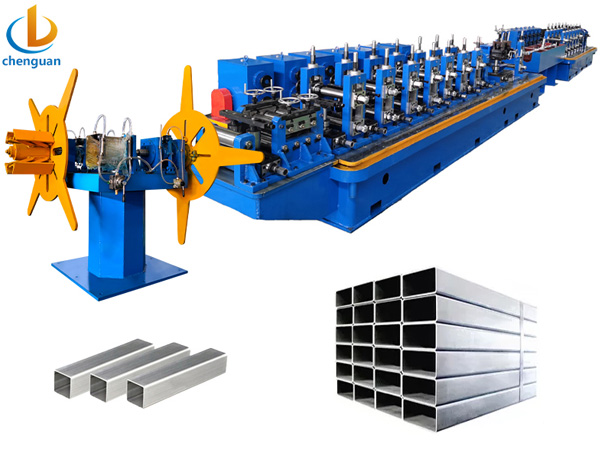

ماكينة تصنيع الأنابيب المربعة
وصف آلة تصنيع الأنابيب المربعة
تشتمل المعدات الرئيسية لآلة تصنيع الأنابيب المربعة على آلة فك اللفافة المخروطية المزدوجة (التمدد والانكماش الهيدروليكي)، والقطع الأوتوماتيكي واللحام التناكبي (القطع الهوائي)، والحلقة الأفقية، ووحدة التشكيل والتحجيم، ومنشار الكمبيوتر للطحن الساخن، وأسطوانة الإخراج، واللفة (اختيارية أو مُعدة من قبل المشتري) )، نظام القطع، الخ…. يمكن لآلة تصنيع الأنابيب الفولاذية إنتاج أنابيب ملحومة بمواصفات مختلفة (قطر الأنبوب، سمكه، وطوله) وفقًا لضبط وتكوين الماكينة.
آلة فك اللف الهوائية
جهاز الإرسال
تراكم أفقي
آلة تشكيل
آلة لحام عالية التردد
آلة التحجيم
قطع المنشار الطائر البارد
مكدس تلقائي
المقياس التقني
| No. | Round Pipe OD(mm) | Sq.&Rect.pipe(mm) | Thickness(mm) | Forming speed(m/min) |
|---|---|---|---|---|
| CG-32 | φ13-φ32 | 12*12-25*25 | 0.6-2.2 | 70-130 m/min |
| CG-50 | φ16-φ50.8 | 10*10-50*50 | 0.6-3.0 | 60-120 m/min |
| CG-76 | φ12.7-φ76 | 25*25-60*60 | 0.7-3.0 | 20-120 m/min |
| CG-89 | φ25-φ95 | 20*20-75*75 | 1.0-3.0 | 20-110 m/min |
| CG-114 | φ40-φ114 | 40*40-90*90 | 1.0-3.5 | 20-65 m/min |
| CG-127 | φ48-φ127 | 40*40-100*100 | 1.0-4.0 | 20-60 m/min |
| CG-165 | φ76-φ165 | 60*60-130*130 | 2.0-6.0 | 20-50 m/min |
| CG-219 | φ89-φ219 | 70*70-150*150 | 4.0-8.0 | 20-50 m/min |
العلامات التجارية للمكونات
| NO. | Parts Name | Brand |
|---|---|---|
| 1 | Main Drive Motor | Jiangsu King |
| 2 | Main Reducer | Jiangsu Guomao |
| 3 | Motor Driver (DC-digital converter) | PARKER |
| 4 | Bearing Seat | HRB, LYC, ZWZ |
| 5 | Pneumatic Components | AIR TAC |
تطبيق مطحنة أنبوب الكربون
عملية الإنتاج
التمرير لأعلى ← فك اللفائف ← القص واللحام ← المجمع الحلزوني ← التشكيل ← اللحام التعريفي HF ← إزالة الأزيز الخارجي ← التبريد ← التحجيم ← المنشار الطائر ← طاولة النفاد ← الفحص ← التعبئة ← المستودع
