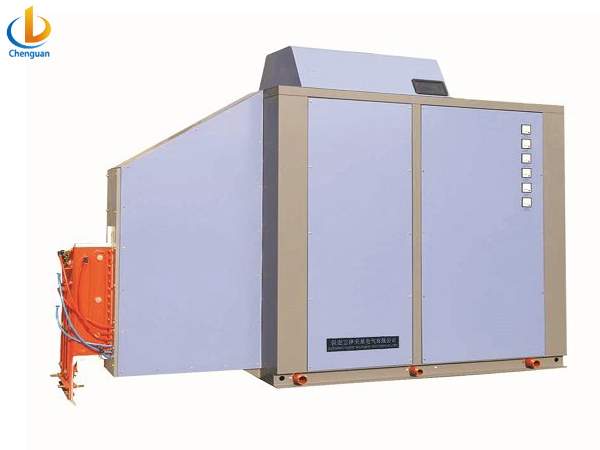

المتفجرات من مخلفات الحرب الصلبة آلة لحام عالية التردد
وصف آلة لحام عالية التردد للحالة الصلبة المتفجرات من مخلفات الحرب
اللحام بالمقاومة الكهربائية آلة اللحام عالية التردد ذات الحالة الصلبة مصممة خصيصًا للحام التماس المستقيم. إنها تعتمد مكونات عالية الطاقة من US IR IRFP460 MOSFET وشركة ألمانيا IXYS DSEI60-06A ديود الاسترداد السريع. مكثف الطاقة العالية C وملف الحث L يؤلفان دائرة رنين متوازية للجهد العالي في الوضع الحالي ، والتي لا تحتاج إلى محول إخراج. وبالتالي ، فهو لا يحسن الكفاءة فحسب ، بل يزيد أيضًا من موثوقية آلة اللحام. تشمل وحدة العاكس ، وحدة طاقة التيار المستمر ، وحدة التحكم المركزية ، وحدة التبريد بالماء (الهواء والماء) ، المعدل Isolaiton Transform.
تتكون المجموعة الكاملة من آلة اللحام عالية التردد ذات المقاومة الكهربائية من خزانة تصحيح ، وعاكس وخزانة إخراج ، وربط الألياف الضوئية ، ونظام تبريد المياه ذو الحلقة المغلقة ، ووحدة تحكم المشغل المركزية ، وجهاز الضبط الميكانيكي ، وما إلى ذلك … يتم استخدام لحام الحالة الصلبة لتكون وحدة تسخين عالية الأداء يتم التحكم فيها بواسطة الكمبيوتر لأنابيب الصلب الملحومة.
لحام المقاومة الكهربائية الحالة الصلبة آلة لحام عالية التردد المعلمة
| Model No. | Rated Output Power | Rated DC Voltage | Rated DC Current | Output Frequency | Efficiency | Ripple Coefficient | Module QTY | Power factor |
|---|---|---|---|---|---|---|---|---|
| TG-HF100 | 100KW | 235V | 500A | 400KHZ | ＞85% | ＜1% | 2 Pairs | 0.9 |
| TG-HF150 | 150KW | 235V | 750A | 300KHZ | ＞85% | ＜1% | 3 Pairs | 0.9 |
| TG-HF200 | 200KW | 235V | 1000A | 300KHZ | ＞85% | ＜1% | 4 Pairs | 0.9 |
| TG-HF250 | 250KW | 235V | 1250A | 300KHZ | ＞85% | ＜1% | 5 Pairs | 0.9 |
| TG-HF300 | 300KW | 235V | 1500A | 300KHZ | ＞85% | ＜1% | 6 Pairs | 0.9 |
| TG-HF400 | 400KW | 235V | 2000A | 300KHZ | ＞85% | ＜1% | 8 Pairs | 0.9 |
| TG-HF600 | 600KW | 235V | 3000A | 300KHZ | ＞85% | ＜1% | 12 Pairs | 0.9 |
| TG-HF800 | 800KW | 235V | 4000A | 200KHZ | ＞85% | ＜1% | 16 Pairs | 0.9 |
| TG-HF1000 | 1000KW | 235V | 5000A | 150KHZ | ＞85% | ＜1% | 20 Pairs | 0.9 |
عملية الإنتاج
التمرير لأعلى ← فك اللفائف ← القص واللحام ← المجمع الحلزوني ← التشكيل ← اللحام التعريفي عالي التردد ← إزالة الأزيز الخارجي ← التبريد ← التحجيم ← المنشار الطائر ← طاولة النفاد ← الفحص ← التعبئة ← المستودع
